Pengertian Gerbang Logika: Panduan Lengkap 7 Jenis Logical Gate

Mengapa Gerbang Logika Itu Penting?

Pernahkah Anda bertanya-tanya, bagaimana komputer bisa memahami perintah kita? Jawabannya sederhana: komputer hanya mengenal dua kondisi — 1 (benar/true/high) dan 0 (salah/false/low). Nah, di situlah gerbang logika berperan. Ini adalah blok bangunan paling dasar dari seluruh sistem digital yang ada di dunia ini — mulai dari calculator sederhana sampai superkomputer sekalipun.

Ingin mempelajari lebih dalam tentang teknologi digital dan pemrograman? Kunjungi Infanthree untuk artikel-artikel bermanfaat seputar pengembangan web, elektronika, dan dunia teknologi.

Gampangnya begini: bayangkan gerbang logika itu seperti pintu air. Ada masukan (input) berupa tekanan air, ada pintu yang bisa membuka atau menutup, dan ada output berupa air yang keluar atau tidak. Bedanya, di dunia digital, “air” itu digantikan oleh sinyal listrik berupa tegangan tinggi (1) dan tegangan rendah (0).

Pengertian Gerbang Logika

Di sistem elektronika digital, bahasa yang dimengerti mesin ialah bilangan biner (1 dan 0). Untuk merubah nilai inputan ke bentuk yang lain, diperlukan suatu gerbang logika. Dari berbagai input yang diberikan pada gerbang logika, output yang dihasilkan cuma mempunyai satu nilai: tegangan tinggi (1) atau tegangan rendah (0).

Secara formal, gerbang logika adalah komponen elektronik yang melakukan operasi logika Boolean atas satu atau lebih sinyal input dan menghasilkan satu sinyal output. Istilah “Boolean” diambil dari nama George Boole, seorang matematikawan Inggris yang pada tahun 1854 memperkenalkan sistem aljabar logika yang kini menjadi fondasi seluruh komputasi digital.

Yang menarik, semua operasi kompleks yang dilakukan komputer — dari menggambar grafis, menjalankan game, sampai memproses AI — pada dasarnya hanyalah kombinasi dari gerbang-gerbang logika ini. Mirip seperti LEGO, di mana blok-blok kecil yang sederhana bisa disusun menjadi struktur yang luar biasa rumit.

Jenis-Jenis Gerbang Logika

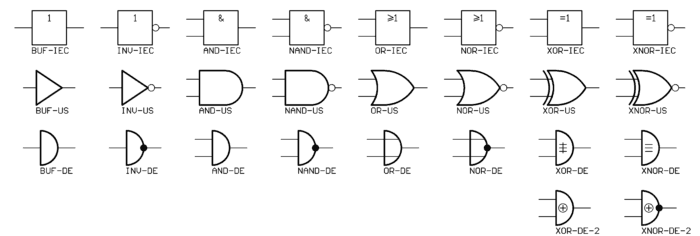

Gerbang logika terbagi atas tujuh macam. Mari kita bahas satu per satu, lengkap dengan simbol, tabel kebenaran, dan analogi dunia nyata supaya lebih mudah dicerna.

1. Gerbang AND

Gerbang AND memiliki dua input dan satu output. Logikanya simpel: output bernilai 1 hanya jika kedua input bernilai 1. Kalau ada satu saja input yang bernilai 0, output langsung 0.

Analoginya: seperti kunci ganda brankas bank. Untuk membuka brankas, dua orang harus memutar kunci secara bersamaan. Kalau cuma satu yang memutar, brankas tetap terkunci.

Contoh: bila input pertama ialah 1 dan input kedua ialah 0, maka output yang didapat ialah 0. (1 AND 0 = 0).

2. Gerbang OR

Pada gerbang AND, output pasti 0 bila salah satu input adalah 0. Nah, gerbang OR kebalikannya: output pasti 1 bila salah satu input bernilai 1. Output baru 0 kalau kedua-duanya 0.

Analoginya: seperti sensor alarm kebakaran di gedung. Kalau ada satu sensor saja yang mendeteksi asap, alarm langsung berbunyi. Harus semua sensor aman barulah alarm mati.

Contoh: bila input pertama ialah 1 dan input kedua ialah 0, maka output yang didapat ialah 1.

3. Gerbang NOT (Inverter)

Gerbang NOT adalah negasi dari input yang didapat. Gerbang ini cuma punya satu input dan satu output. Kalau input 1, outputnya 0. Kalau input 0, outputnya 1. Tegas dan tanpa kompromi.

Analoginya: seperti saklar lampu di rumah. Kalau lampu menyala (1), ditekan jadi mati (0). Begitu juga sebaliknya.

4. Gerbang NAND (NOT AND)

NAND adalah gabungan antara gerbang NOT dan gerbang AND. Gerbang ini merupakan kebalikan dari gerbang AND, tetapi tidak sama dengan gerbang OR. Yang unik, gerbang NAND sering disebut sebagai “universal gate” karena semua jenis gerbang logika lainnya bisa dibangun hanya dari NAND.

Contoh: bila pada gerbang AND input pertama 0 dan input kedua 0, hasilnya 0. Tapi pada gerbang NAND, hasilnya 1.

5. Gerbang NOR (NOT OR)

NOR adalah gabungan dari gerbang NOT dan gerbang OR. Artinya, gerbang ini menghasilkan output yang kebalikan dari gerbang OR. Output baru bernilai 1 kalau semua input bernilai 0.

6. Gerbang XOR (Exclusive OR)

XOR mempunyai dua input dan satu output. Logikanya: output pasti 1 bila kedua nilai inputan berbeda, dan pasti 0 bila kedua inputan sama.

Analoginya: seperti lampu-lalu-lintas di persimpangan sederhana. Kalau hanya satu jalan yang mendapat lampu hijau, kendaraan bisa lewat. Kalau dua-duanya dapat lampu hijau, tabrakan terjadi (dalam logika XOR, “sama” berarti “tidak boleh”).

7. Gerbang XNOR (Exclusive NOT OR)

XNOR adalah kebalikan dari gerbang XOR. Logikanya: bila kedua input nilainya sama, output pasti 1. Bila berbeda, output 0.

Simulasi Gerbang Logika dengan Python

Nah, supaya lebih paham, yuk kita coba simulasi semua gerbang logika ini menggunakan Python. Kode berikut sangat cocok untuk dipraktikkan langsung.

# =============================================
# Simulasi 7 Gerbang Logika dalam Python
# =============================================

def gerbang_and(a, b):
 """Gerbang AND: output = 1 hanya jika A DAN B keduanya = 1"""
 return 1 if (a == 1 and b == 1) else 0

def gerbang_or(a, b):
 """Gerbang OR: output = 1 jika A ATAU B salah satunya = 1"""
 return 1 if (a == 1 or b == 1) else 0

def gerbang_not(a):
 """Gerbang NOT: membalik nilai input"""
 return 0 if a == 1 else 1

def gerbang_nand(a, b):
 """Gerbang NAND: kebalikan dari AND"""
 return gerbang_not(gerbang_and(a, b))

def gerbang_nor(a, b):
 """Gerbang NOR: kebalikan dari OR"""
 return gerbang_not(gerbang_or(a, b))

def gerbang_xor(a, b):
 """Gerbang XOR: output = 1 jika A dan B berbeda"""
 return 1 if a != b else 0

def gerbang_xnor(a, b):
 """Gerbang XNOR: kebalikan dari XOR"""
 return gerbang_not(gerbang_xor(a, b))

# --- Menampilkan Tabel Kebenaran ---
print("=" * 60)
print(f"{'A':>3} | {'B':>3} | {'AND':>4} | {'OR':>3} | {'NAND':>4} | {'NOR':>3} | {'XOR':>3} | {'XNOR':>4}")
print("=" * 60)

for a in [0, 1]:
 for b in [0, 1]:
 print(f"{a:>3} | {b:>3} | {gerbang_and(a,b):>4} | {gerbang_or(a,b):>3} | {gerbang_nand(a,b):>4} | {gerbang_nor(a,b):>3} | {gerbang_xor(a,b):>3} | {gerbang_xnor(a,b):>4}")

Penjelasan per baris:

• Baris 4-6: Fungsi gerbang_and menerima dua parameter a dan b. Menggunakan if untuk mengecek apakah kedua input bernilai 1. Kalau iya, return 1; selain itu return 0.
• Baris 8-10: Fungsi gerbang_or sama strukturnya, tapi menggunakan operator or. Cukup salah satu input bernilai 1, output langsung 1.
• Baris 12-14: Fungsi gerbang_not hanya menerima satu parameter. Tugasnya membalik — kalau input 1 jadi 0, sebaliknya.
• Baris 16-18: Fungsi gerbang_nand memanfaatkan fungsi gerbang_and yang sudah ada, lalu dibalik dengan gerbang_not. Inilah yang disebut komposisi fungsi — efisien dan tidak duplikasi kode.
• Baris 28-32: Loop for mencetak tabel kebenaran untuk semua kombinasi input. Format f-string dengan :>3 membuat kolom rapi dengan spasi otomatis.

Contoh Kasus Dunia Nyata

Gerbang logika bukan hanya teori di buku teks. Berikut beberapa aplikasi nyata yang mungkin sudah Anda gunakan setiap hari tanpa sadar:

• Sistem Keamanan Gedung: Gerbang AND digunakan pada sistem akses ganda — kartu ID dan sidik jari harus cocok sebelum pintu terbuka.
• Keyboard Komputer: Setiap tombol pada keyboard menggunakan logical gate untuk mendeteksi kombinasi tombol seperti Ctrl+C atau Shift+A.
• ALU (Arithmetic Logic Unit): Di dalam CPU, ALU menggunakan rangkaian gerbang logika untuk menjalankan operasi aritmatika dan logika.
• Sensor Otomatis: Lampu sensor otomatis di kamar mandi sering kali menggunakan gerbang NAND atau NOR sebagai pengendali.
• Pemrosesan Data: Ketika Anda melakukan pencarian di Google, miliaran gerbang bekerja untuk memfilter dan mengurutkan hasil pencarian.

Mengapa Gerbang Logika Penting dalam Pemrograman?

Pemahaman yang kuat tentang gerbang logika menjadi fondasi penting bagi siapa pun yang ingin mendalami bidang komputer dan elektronika digital. Dalam dunia pemrograman, khususnya pada level rendah seperti embedded systems atau FPGA, konsep logical gate digunakan untuk mengontrol aliran data secara langsung. Konsep ini juga menjadi dasar dalam pengembangan prosesor modern yang mampu menjalankan miliaran operasi per detik.

Selain itu, pemahaman tentang logical gate membantu pengembang menulis kode yang lebih efisien. Ketika Anda memahami bagaimana komputer memproses informasi di level terendah, Anda bisa membuat keputusan pemrograman yang lebih bijaksana. Misalnya, memahami operasi bitwise yang sebenarnya merupakan kombinasi dari berbagai jenis gerbang — AND, OR, XOR, dan lainnya — memungkinkan Anda mengoptimalkan performa aplikasi secara signifikan.

Kesalahan Umum yang Sering Terjadi

Beberapa kesalahan yang sering dijumpai saat belajar gerbang logika:

• Mengganggap NAND = OR: Banyak pemula yang bingung karena output NAND dan OR terlihat mirip pada tabel kebenaran tertentu. Padahal, mereka berbeda — coba cek tabelnya lagi: NAND (1,1,1,0) vs OR (0,1,1,1).
• Lupa urutan operasi: Saat menggabungkan beberapa gerbang, urutan operasi menentukan hasil akhir. Sama seperti matematika, ada aturan prioritas.
• Mengabaikan gerbang NOT: NOT sering dianggap “terlalu simpel” sehingga dilupakan. Padahal, NOT adalah kunci untuk memahami NAND, NOR, dan XNOR.

Tips Memahami Gerbang Logika

1. Hafalkan tabel kebenaran AND, OR, NOT dulu. Ketiga gerbang ini adalah fondasi. Kalau sudah menguasainya, sisanya tinggal “tambahan”.
2. Gunakan analogi dunia nyata. Seperti kunci brankas untuk AND, sensor kebakaran untuk OR, dan saklar lampu untuk NOT.
3. Praktik dengan kode. Simulasi di Python atau JavaScript akan membantu Anda melihat langsung bagaimana setiap gerbang bekerja.
4. Gambar rangkaian sendiri. Membuat rangkaian kombinasi dari beberapa gerbang akan memperkuat pemahaman Anda.

Praktik Terbaik dalam Mempelajari Gerbang Logika

Untuk benar-benar menguasai konsep ini, ada beberapa langkah praktis yang bisa Anda ikuti. Pertama, mulailah dengan memahami tabel kebenaran dari masing-masing gerbang secara seksama. Kedua, coba praktikkan simulasi menggunakan kode Python seperti yang telah dijelaskan di atas. Ketiga, eksplorasi rangkaian logika yang lebih kompleks dengan menggabungkan beberapa gerbang menjadi satu sirkuit.

Anda juga bisa menggunakan simulator online gratis seperti Logisim atau CircuitVerse untuk merancang dan menguji rangkaian secara visual. Dengan pendekatan belajar yang tepat, memahami konsep ini akan menjadi lebih mudah dan menyenangkan. Penting untuk diingat bahwa ini bukan sekadar teori — ini adalah keterampilan praktis yang digunakan setiap hari oleh insinyur elektronik dan pengembang sistem di seluruh dunia.

Rangkuman

Berikut poin-poin penting yang perlu diingat:

• Gerbang logika adalah blok bangunan dasar dari seluruh sistem digital dan komputer.
• Ada 7 jenis gerbang logika: AND, OR, NOT, NAND, NOR, XOR, dan XNOR.
• Setiap gerbang memiliki tabel kebenaran yang unik dan bisa disimulasikan dengan kode.
• NAND dan NOR dikenal sebagai “universal gate” karena bisa membentuk semua gerbang lainnya.
• Gerbang logika digunakan dalam kehidupan nyata: dari sistem keamanan gedung hingga prosesor komputer.

Sekarang Anda sudah punya pemahaman dasar yang solid tentang gerbang logika. Langkah selanjutnya? Coba praktikkan sendiri kode simulasi di atas, atau mulai merangkai gerbang-gerbang ini menjadi rangkaian yang lebih kompleks. Siapa tahu, Anda bisa membuat calculator digital dari nol hanya dengan gerbang logika!
